Portafolio de Ingeniería y Proyectos de Fibra Óptica

De la planeación al proyecto ejecutivo.

Nuestro trabajo combina levantamientos, cartografía, diseño de redes, ingeniería de planta externa, cálculo, documentación y gestión técnica.

En esta sección presentamos ejemplos del tipo de proyectos, entregables y soluciones que desarrollamos para operadores, empresas e infraestructura de telecomunicaciones.

Explora nuestra experiencia

2 proyectos en esta selección. Seguimos incorporando nuevos casos al portafolio.

Ingeniería FTTH

Proyecto de Red FTTH — San José Miahuatlán, Puebla

San José Miahuatlán, Puebla

Proyecto de ingeniería para el diseño y documentación de una red de fibra óptica, integrando planeación de infraestructura, rutas, materiales, postería y documentación cartográfica.

Problema / necesidad

Una localidad con infraestructura eléctrica existente, rutas irregulares y necesidad de conectividad requiere entender qué hay realmente en campo antes de diseñar la red.

Solución desarrollada

Levantamiento y censo georreferenciado de postería, trazo de rutas principales y secundarias, definición de clústeres, cuantificación completa de materiales y entrega del proyecto ejecutivo documentado.

Áreas involucradas

Diseño de red
Planta externa
Cartografía
Censo de infraestructura
Cuantificación de materiales
Documentación ejecutiva

HerramientasAutoCADQGISGoogle EarthExcelGPS / levantamiento en campo

Entregables

Documentación que entrega el proyecto

Resumen y cuantificación de materiales

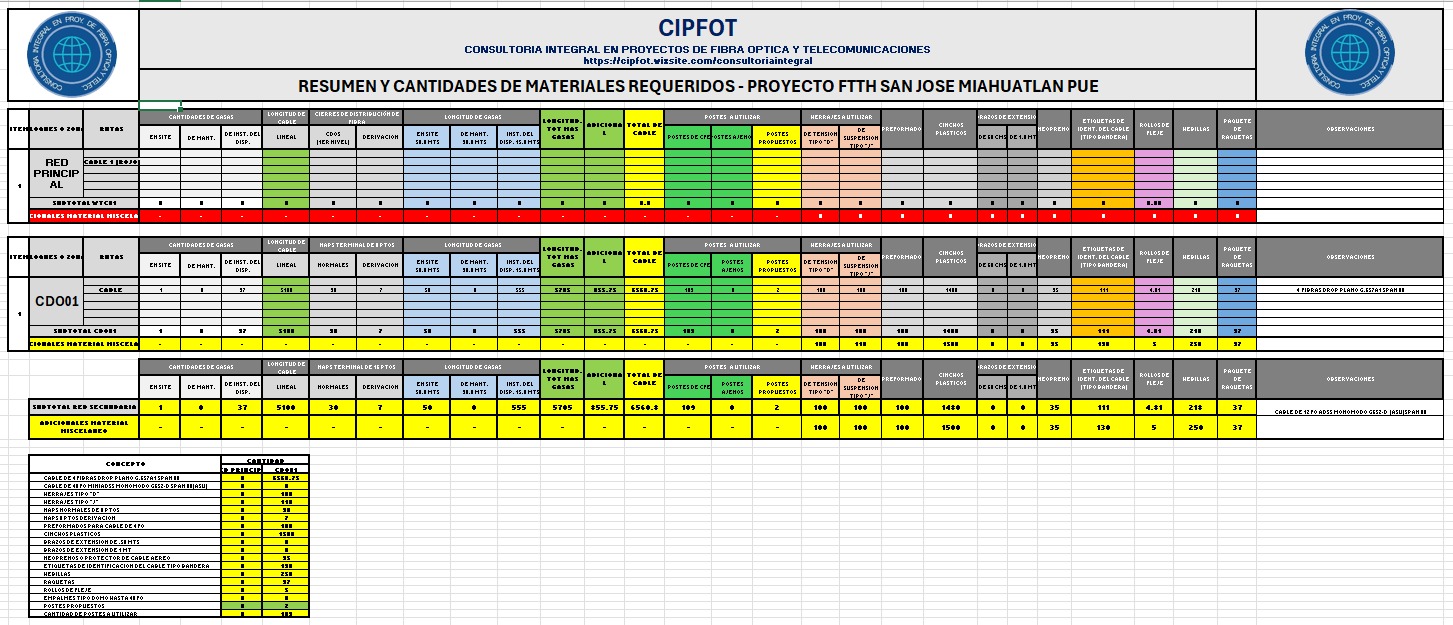

Documento maestro para consolidar los materiales necesarios para ejecutar el proyecto.

Redes principales
Redes secundarias
Clústeres
Reservas de cable
Longitudes de fibra óptica
Cierres de distribución
Empalmes
Herrajes
Elementos pasivos

Permite transformar el diseño de red en información cuantificable para planeación, costos y ejecución.

Censo de postería e infraestructura

Infraestructura de CFE a utilizar

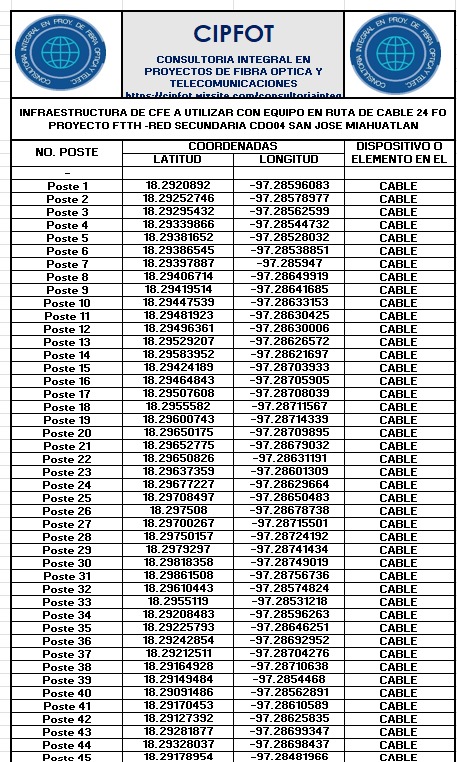

Registro técnico y georreferenciado de la infraestructura existente que puede formar parte del proyecto.

Número o identificación de poste
Coordenadas
Ruta
Dispositivos
Elementos de infraestructura
Información necesaria para análisis y gestión

Antes de diseñar sobre un plano es necesario entender la infraestructura que existe realmente en campo.

Cartografía KMZ

Diseño georreferenciado de la red

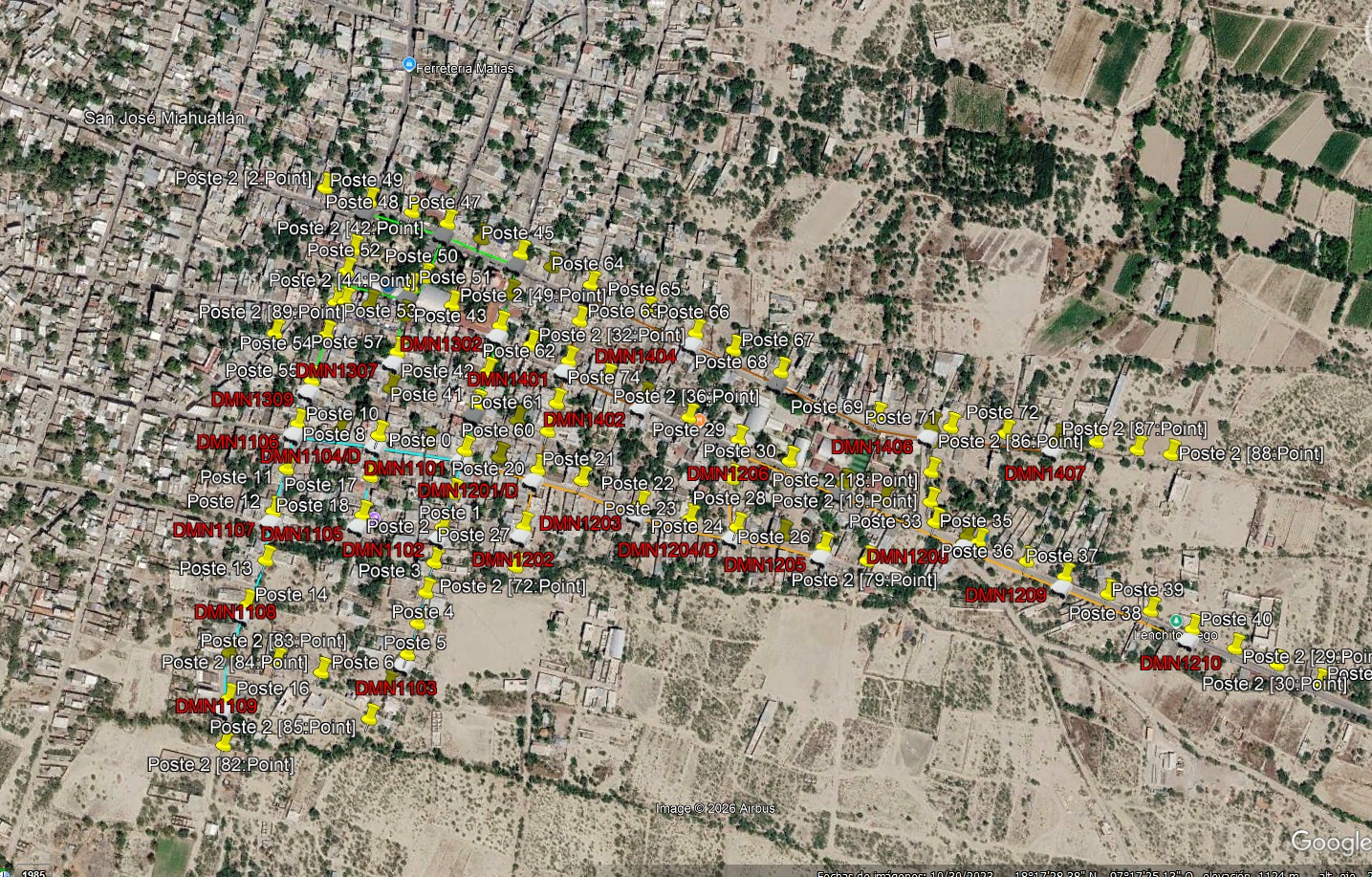

Desarrollo de archivos KMZ para visualizar la infraestructura y las rutas directamente sobre cartografía.

Rutas de cableado
Puntos de distribución
Infraestructura existente
Postes
Cruces
Reservas
Elementos de red

Planos de ingeniería en AutoCAD

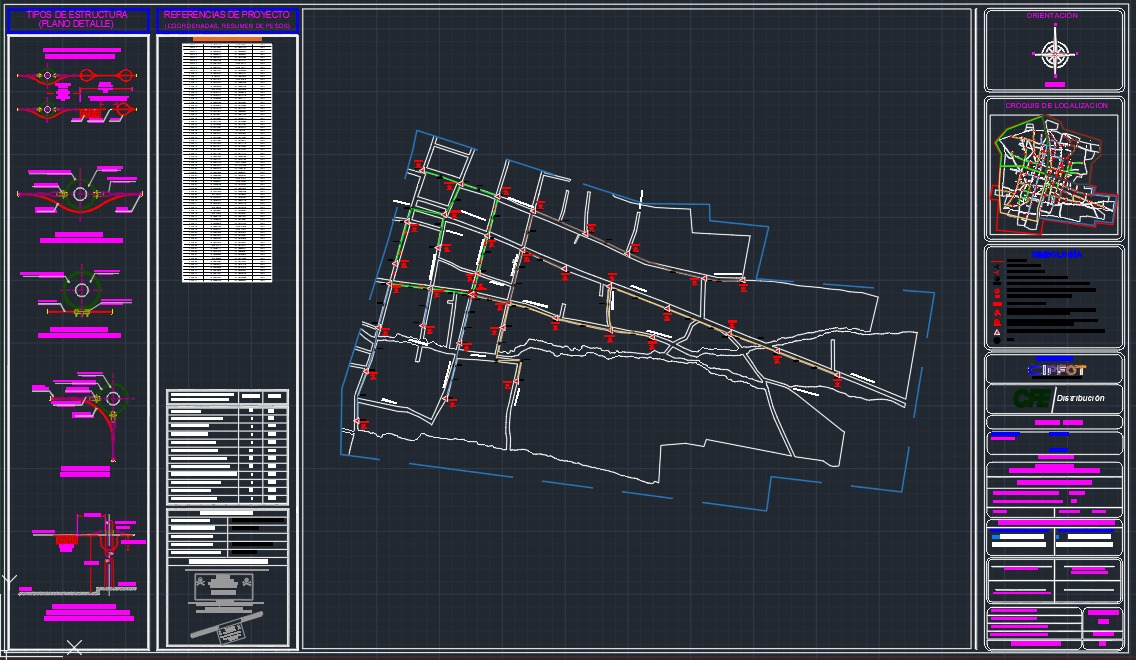

Proyecto ejecutivo en DWG

Planos técnicos desarrollados en AutoCAD con la información necesaria para la construcción, revisión y gestión del proyecto.

Topología
Distribución
Acotaciones
Detalles constructivos
Simbología
Retenidas
Cruces
Elementos de protección

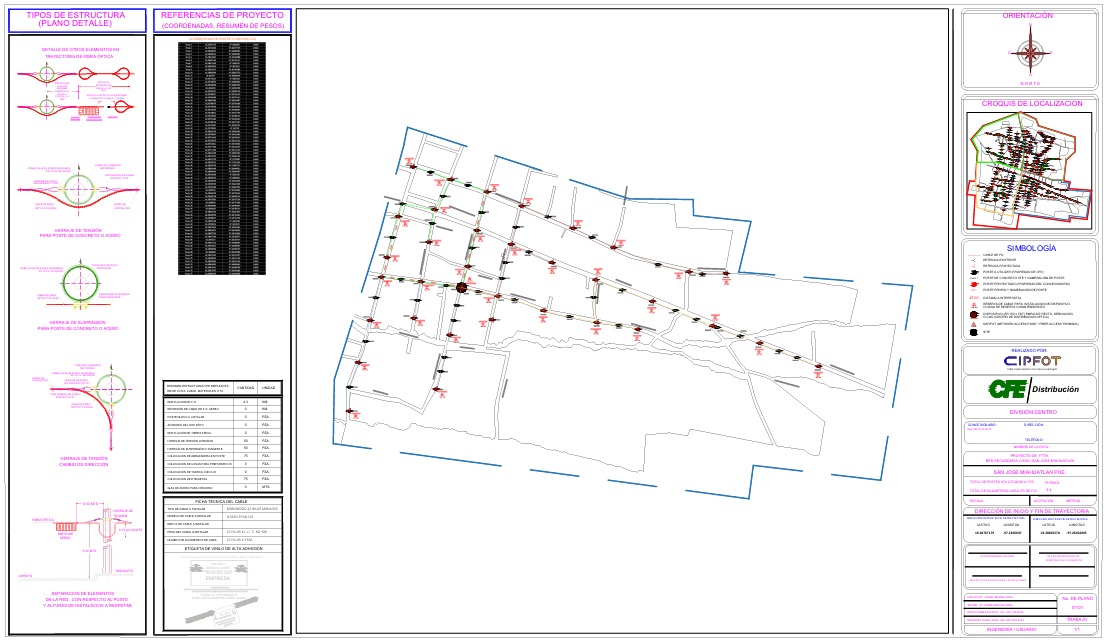

Proyecto ejecutivo en PDF

Documentación preparada para presentación y revisión

Entrega del proyecto ejecutivo en PDF para facilitar su revisión por clientes, responsables técnicos, autoridades y áreas de gestoría.

Juego de planos completo
Notas técnicas
Simbología y referencias
Formato listo para revisión y gestión

Resultado técnico

Un expediente de ingeniería completo: la red queda definida, cuantificada y georreferenciada, lista para presupuestar, gestionar y construir.

Ingeniería de Infraestructura

Ingeniería de Cruzamientos y Derechos Marginales

Estado de México

Los proyectos de fibra óptica pueden requerir atravesar carreteras, caminos, cuerpos de agua, vías ferroviarias u otras infraestructuras. Estos puntos requieren ingeniería específica para mantener la seguridad, cumplir con las condiciones del derecho de vía y preparar la documentación necesaria para su autorización y construcción.

Problema / necesidad

El tendido de fibra óptica sobre un corredor carretero cruza vialidades y se desarrolla dentro de una franja de derecho de vía con condiciones normativas y de seguridad específicas.

Solución desarrollada

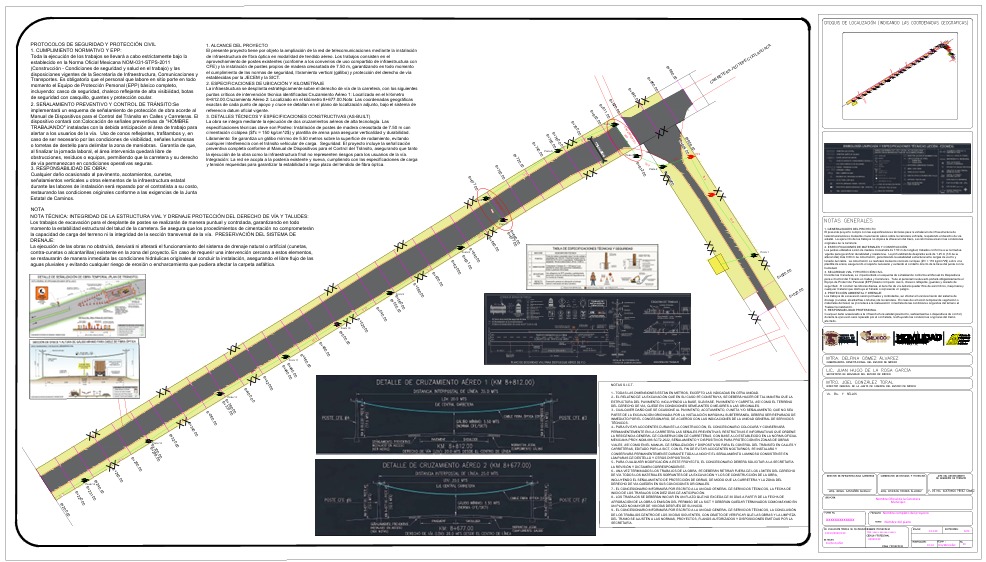

Ingeniería de detalle de cada punto de cruzamiento, delimitación del derecho de vía, trazo de la trayectoria marginal, planos ejecutivos, memoria técnica, señalamiento y expediente para gestión de permisos.

Áreas involucradas

Ingeniería de detalle
Cruzamientos aéreos
Derecho de vía
Cartografía
Planos ejecutivos
Memoria técnica
Seguridad vial
Permisología

HerramientasAutoCADQGISGoogle EarthLevantamiento georreferenciado

Concepto

¿Qué es un cruzamiento?

Un cruzamiento ocurre cuando una infraestructura de telecomunicaciones necesita atravesar otra infraestructura o elemento territorial, por ejemplo: carreteras, caminos, vías ferroviarias, ríos, canales o líneas eléctricas.

Estos puntos requieren condiciones especiales de diseño debido a factores como:

Alturas
Distancias
Seguridad
Cargas mecánicas
Derechos de vía
Normativa
Protección de infraestructura existente

Derechos marginales

Ingeniería para aprovechamiento de derechos de vía

Cuando una red de fibra óptica se desarrolla paralelamente a una carretera o camino, es necesario identificar correctamente los límites de afectación y diseñar la trayectoria respetando las condiciones de la infraestructura existente.

Delimitación de derecho de vía
Trazo de trayectoria marginal
Levantamientos
Seguridad vial
Señalamiento
Integración documental

Capacidades

Tipos de cruzamientos que puede desarrollar CIPFOT

Cruzamientos carreteros aéreos

Diseño de pasos mediante infraestructura aérea, considerando postes, retenidas, alturas y libramientos sobre vialidades.

Cruzamientos subterráneos

Diseño mediante perforación direccional, hincado u otros métodos donde técnicamente corresponda.

Cruzamientos ferroviarios

Ingeniería diseñada considerando las condiciones y requisitos de seguridad de la infraestructura ferroviaria.

Cruzamientos de ríos y canales

Análisis de alternativas aéreas o subterráneas dependiendo de las condiciones del cauce y del proyecto.

Ejemplo técnico

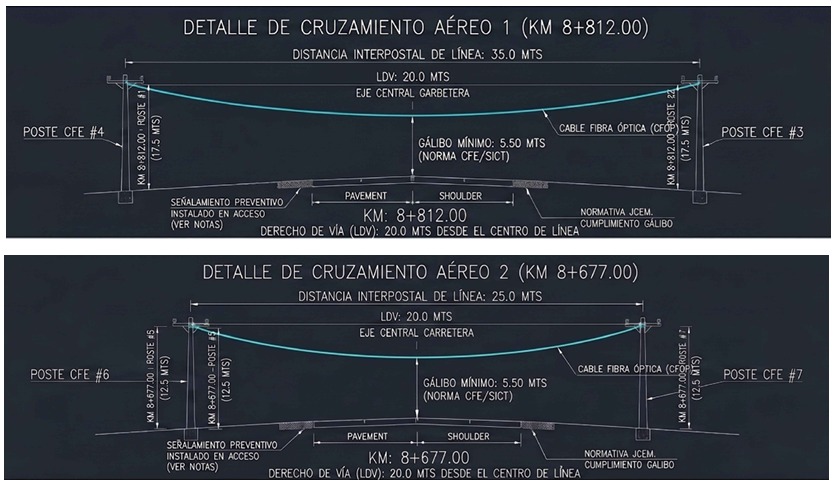

Cruzamientos aéreos en Carretera Palmillas–Jilotepec

El proyecto contempla puntos de cruzamiento donde la infraestructura de fibra óptica atraviesa una vialidad y requiere una solución específica de ingeniería.

Ubicación georreferenciada
Cadenamientos
Perfiles de cruzamiento
Postería
Distancias interpostales
Alturas de libramiento
Detalles constructivos
Notas técnicas
Medidas de seguridad
Documentación para gestión de permisos

Dato de referencia

Gálibo vertical mínimo de referencia del proyecto: 5.50 m.

Las condiciones específicas dependen de cada proyecto y de la normativa aplicable.

Entregables

¿Qué recibe el cliente?

Planos ejecutivos

Juego de planos con la solución completa del cruzamiento.

Plantas
Perfiles longitudinales
Secciones
Detalles de cruzamiento

Memorias de cálculo

Sustento técnico de la solución propuesta.

Consideraciones estructurales
Mecánicas
Condiciones del tendido

Archivos KMZ

Ubicación de cada elemento sobre cartografía real.

Ubicación geográfica
Rutas
Cruzamientos
Referencias territoriales

Expediente de permiso

Documentación integrada para procesos de autorización.

Documentación técnica
Planos
Información requerida para autorización

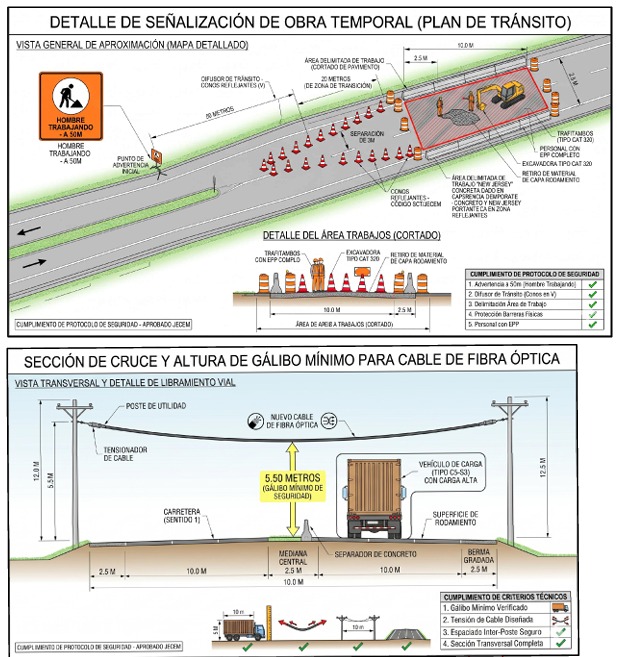

Seguridad y señalamiento

Condiciones de obra para intervenir sin comprometer la vialidad.

Consideraciones de obra
Señalamiento
Protección del área de trabajo

Resultado técnico

Cada punto de cruce queda resuelto, documentado y georreferenciado, con el expediente técnico necesario para su gestión ante la autoridad y su construcción en campo.

Cómo se ve el trabajo entregado

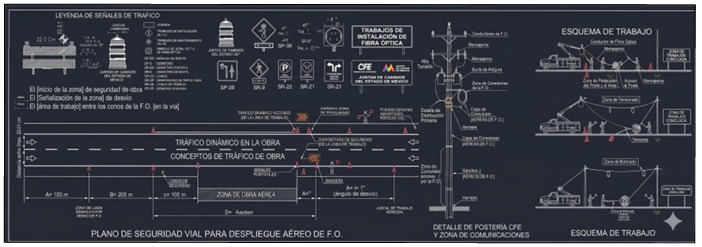

Una muestra visual de los principales entregables técnicos desarrollados por CIPFOT, desde la cuantificación de materiales y cartografía hasta planos ejecutivos, archivos georreferenciados y detalles de cruzamiento.

¿Tu proyecto necesita este nivel de ingeniería?

Cuéntanos qué necesitas desarrollar y podemos ayudarte a definir los estudios, planos y documentación necesarios para llevarlo de la idea a una solución ejecutable.

Solicitar cotización Hablar con un especialista
